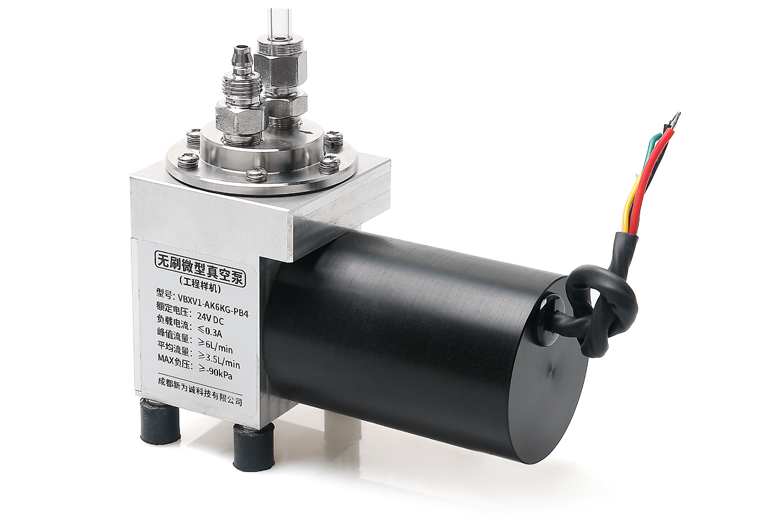

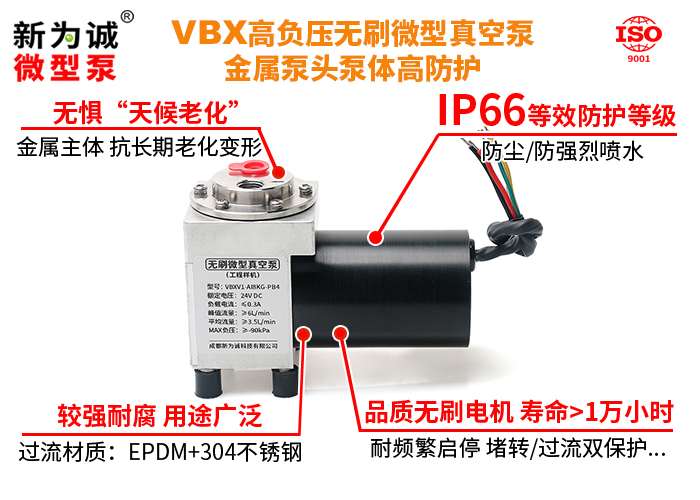

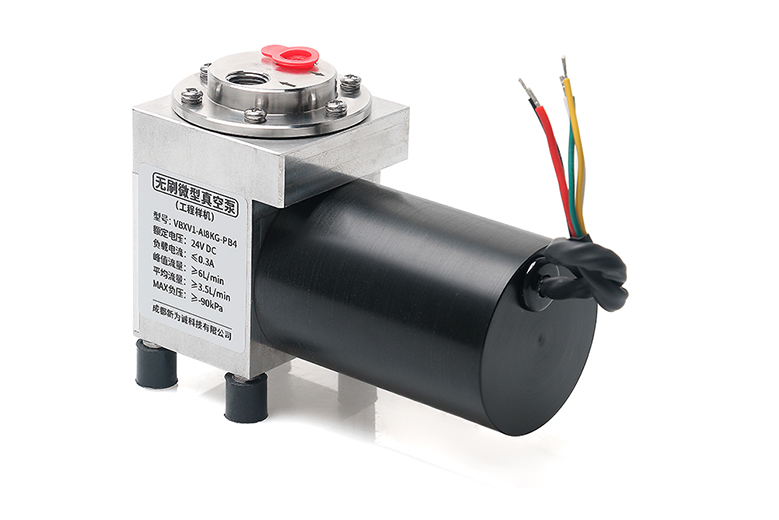

高气密性无刷微型真空泵

1、【参数、高气密性优势】

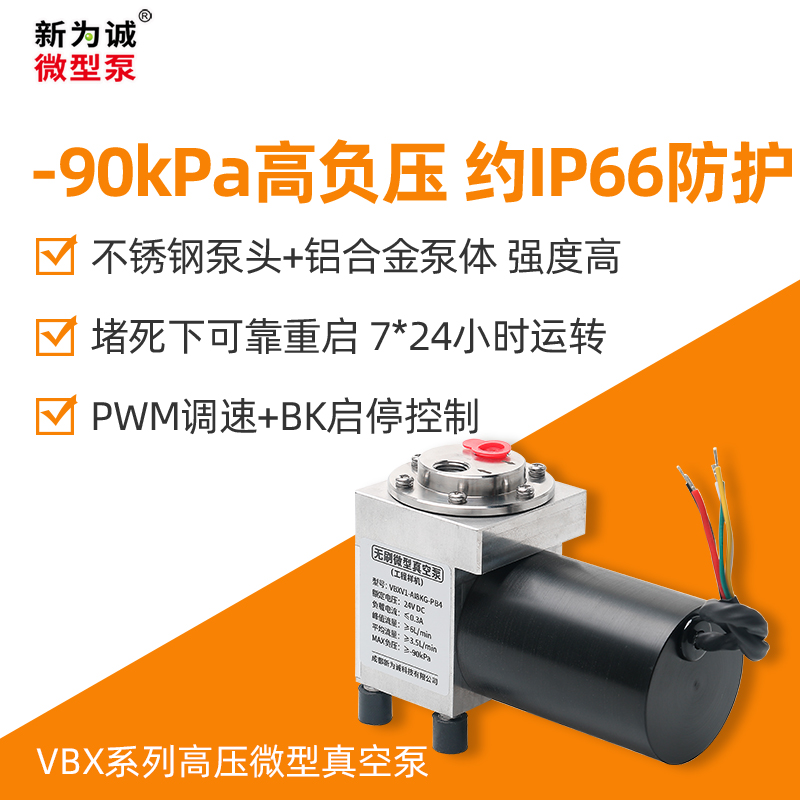

1)米兰官网VBX，属高密封性高负压微型真空泵，MAX负压可达-90kPa(绝压11kPa.abs)，峰值流量6L/min；突破性带压启动能力，MAX真空下仍可正常启动(即可在大负载下可靠重启)！

2)VBX高密封性微型真空泵-系专业客户期盼的高气密性型号：

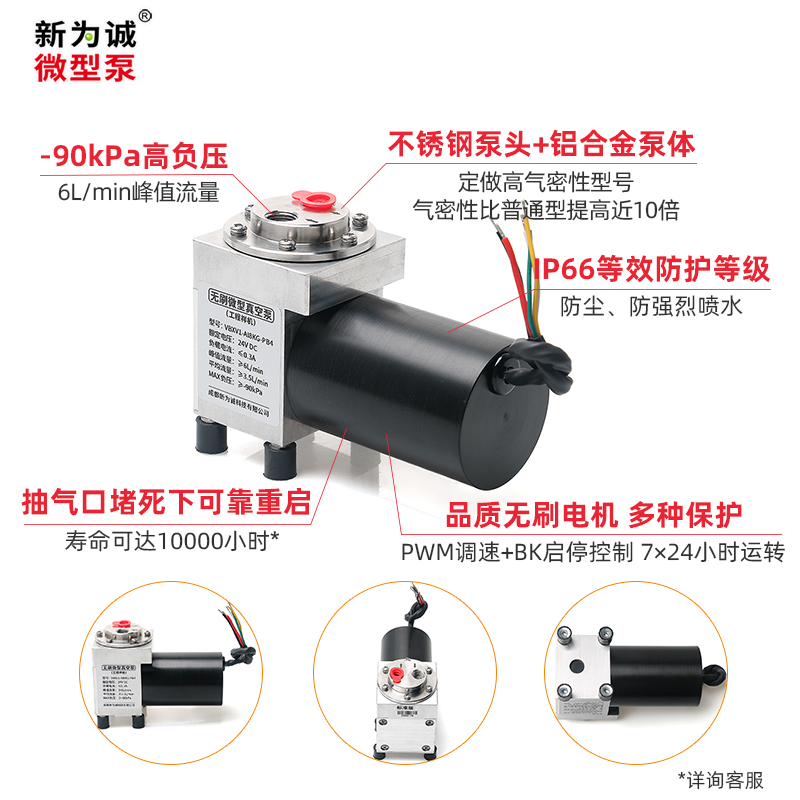

针对高气密性低泄漏率的运用领域，米兰官网研发推出微型真空泵VBX，采用“不锈钢”金属泵头，气密性对比非高气密性的版本，提升近10倍！价格不足国外同类产品的十分之一！

2、【耐用、防护与耐腐优势】

1)主体采用高强度铝合金，关键部件304不锈钢精密加工，无惧“天候老化”、抗变形、强度刚度优异。

2)特殊密封结构设计，防护等级等效于IP66，完全防尘、防强烈喷水。

3)过流材质：三元乙丙橡胶+不锈钢304，有较强的耐腐蚀能力，允许气体介质富含水汽。

3、【场景优势】

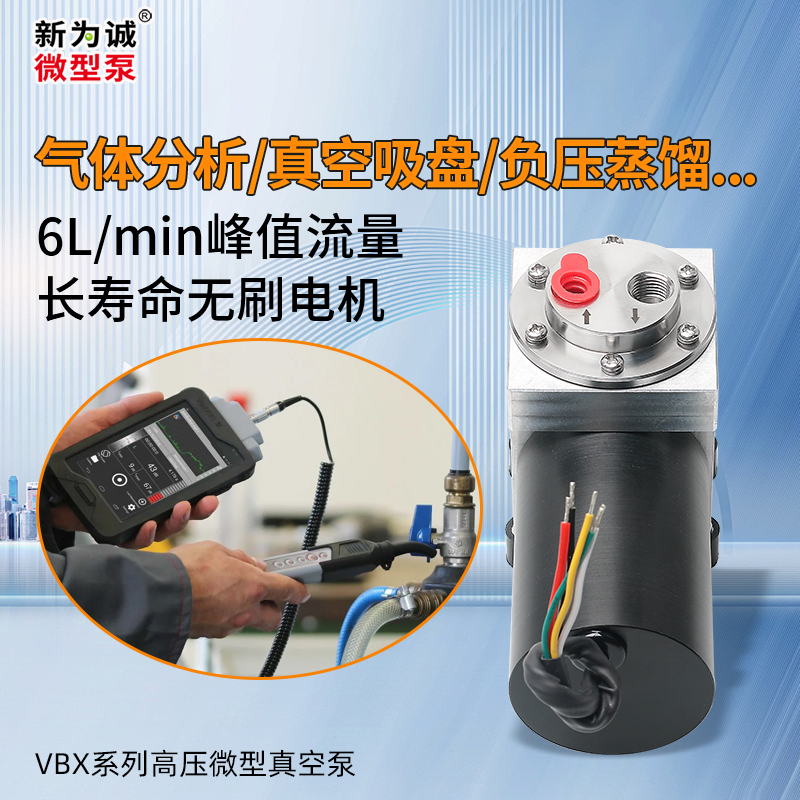

1)高气密性气体分析仪器场景：氧气分析仪、氦气检漏仪等气体分析仪器对于气密性有很高要求，轻微的泄漏就会导致分析仪器完全失效，VBX高气密性微型真空泵专为该场景设计，本品气密性很高，且VBX出厂时均会进行气密性全检...；

2)真空吸附、吸引、负压蒸馏场景：VBX负压可达-90kPa，小体积，适用于各类高负压应用，如真空吸盘、负压吸引、负压蒸馏等等；

3)更多场景......

4、【高效电机与智能控制优势】

1)高品质无刷电机，寿命长，支持7x24小时连续运转，几乎没有电磁干扰、可靠性高；

2)支持PWM调速和BK信号启停控制，适应频繁启停工况；转速反馈信号实时监测，便于闭环控制。

3)支持任意角度安装(倾斜/垂直/倒置)，适应复杂安装环境。

5、【安全保护与免维护优势】

1)智能保护功能：堵转保护、过流保护等多重防护。

2)无油润滑设计，免维护且不污染介质。

气嘴接头

客户如对微型气泵的抽、排气接头有特殊要求，可以定做以下规格接头；但具体费用、周期等需要预先咨询米兰官网科技销售部。

1、I8内螺纹接头（无特殊说明，出厂默认）：

适用于高气密性场合，外接R1 1/8圆锥外螺纹；

2、不锈钢快拧接头：

规格：K8快拧接头，适用于8*5mm的PU及其他硬质塑胶气管；K6快拧接头，适用于6*4mm的PU及其他硬质塑胶气管。

关键参数

注：

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、该系列微型泵启动电流稍大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”应大于1.5A，客户配备的开关直流电源(过载能力要强)；否则可能造成泵达不到额定参数、无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的24V3A电源。

3、输入电压要求：24V±5%

4、【型号及代号说明】。

1)V—单抽气微型气泵(也叫微型真空泵)系列；BX是内部编号；

2)V—高负压；

3)1—单泵头；2—双泵头；

4)A—无刷电机A型(标准版默认标配)；

5)接头说明：I8-Rp 1/8圆柱内螺纹接头(默认，高气密性场合，外接R1 1/8圆锥外螺纹)；

6)KG—默认材质组合：隔膜EPDM，单向阀和密封FKM，泵头不锈钢(304)；

7)控制方式：P-无刷电机PWM调速控制；

8)版本简述：J—简化版，B—标准版(目前仅有标准版)；

9)工作电压：4-24V DC，2-12V DC，从F40开始，微型泵型号不再出现类似描述：“XXX-24V/XXX-12V” ！

5、【型号实例说明】：

VBXV1-AI8KG-PB4：代表微型真空泵VBX系列，高负压单泵头，无刷电机，高气密性Rp 1/8圆柱内螺纹接头；EPDM隔膜，FKM单向阀和密封，泵头不锈钢(304)；PWM调速+启停控制+FG反馈，标准版，24V DC供电。

6、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。

7、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

8、【体积、接管】：

(1)泵体积(长x宽x高，单位mm)：108.5×48×69(不含减震脚)：

(2)抽、排气嘴尺寸(mm)：Rp 1/8圆柱内螺纹接头；

(3)建议接管(mm)：外接R1 1/8圆锥外螺纹(例如不锈钢管、PU管(需客自加转接头))；重量：约700克

(4)抽、排气嘴有IN、OUT指示，盖有红色防尘帽，使用前请取下。

版本说明

注：

1、★越多，代表此项性能越好；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!

2、产品寿命测试说明：

(1)满载寿命测试工况：额定电压下，封堵泵抽气口，排气口直通大气，使泵工作在MAX负压工况下24小时不停机连续运转；

(2)空载寿命测试工况：额定电压下，泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；

(3)电机寿命测试工况：额定电压下，在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

(4)寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

(5)*代表设计样机参数，正式产品寿命正在测试中；

(6)实验数据来源：米兰官网公司、原材料供应商实验室。

3、特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：

虽然生产装配时，米兰官网要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，米兰官网不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

工况环境

1、环境温度：0℃ ～ 50 ℃(无结露)；环境相对湿度：≤90% ；泵不宜在室外日晒，应在清洁、通风的环境中工作。

2、介质：所抽取的气体允许富含水汽，但不能是液态水，不能含有固体颗粒、油份、杂质、腐蚀性等(非耐腐材质型号)。

介质温度必须控制在 0 ～ 50 ℃之间；不得让固体异物进入泵内！

选型注意

1、泵的抽气端可带大负载，甚至完全堵塞，均属正常工作，但抽气口施加负载不能超过泵的MAX真空度(MAX负压)。

2、泵的排气端必须保持通畅，不能有负载，否则请选择 FBX 或 SFNY 或 F35 或 F50 或 F60 系列产品

3、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该无刷微型气泵。本身就属于低电磁干扰产品，其低干扰性能还要优于有刷电机定做的低电磁干扰型号。

4、真空度值越小抽吸能力越强，详见微型真空泵常识。

5、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

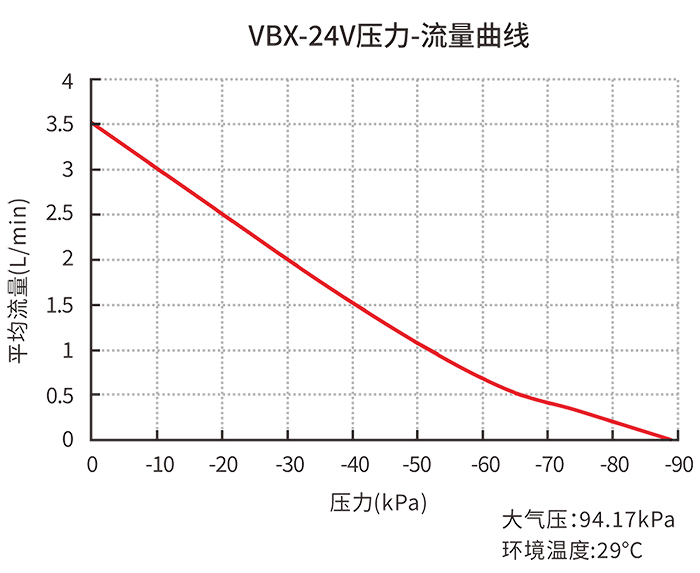

参数曲线

1、压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线为统计数值，仅作为用户确认工作点技术参考，其他版本如以此做为参考，误差范围可能更大，不作为产品验收依据！

2、曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减。

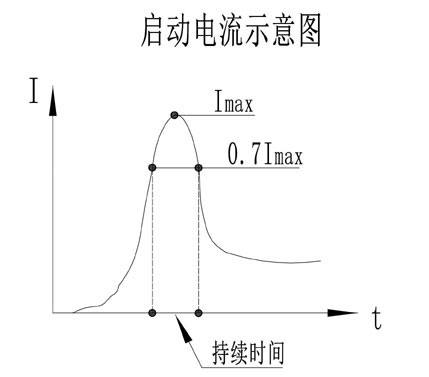

电机启动电流说明

1、启动电流

2、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

3、鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

a.如客户从米兰官网公司选配电源，则VBX可选配JF-24V3A(约72W，过载保护约5-5.5A，24V型号)、FBX可选配24V6A(约144W，过载保护约7.5A，24V型号)及以上的开关直流稳压电源，米兰官网公司的电源属专门定做，并都做过zhuanye测试！

b.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备24V6-7A(24V型号)及以上开关直流稳压电源。

4、在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

调速规范

注意事项

VBX系列完整资料下载
