高负压大流量微型真空泵

1.【参数优势—铝合金泵头双头泵产品横空出世！】

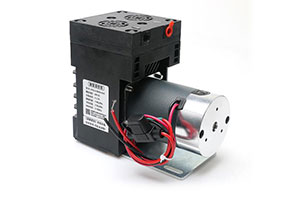

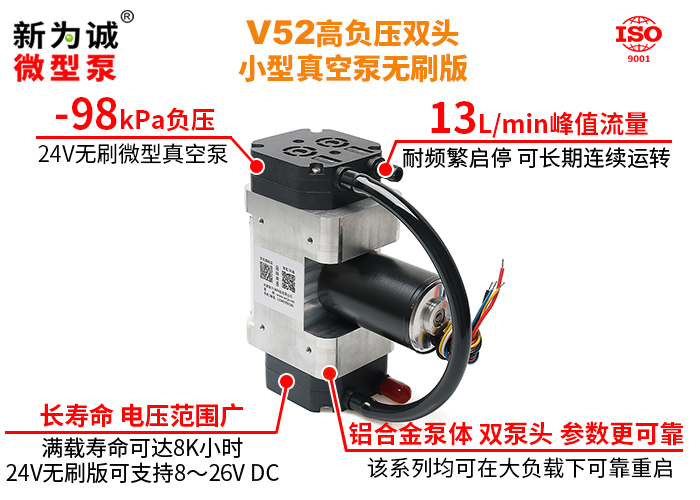

V52双头泵横空出世，采用铝合金泵头，参数更高更可靠：

1)负压MAX可达-98kPa(绝压3kPa.abs)！米兰官网V52V2创米兰官网微型真空泵历史新高！

米兰官网集10余年生产微型真空泵、微型气泵经验大成，创造性推出米兰官网所有微型真空泵产品(含交流)中，负压MAX产品V52V2！

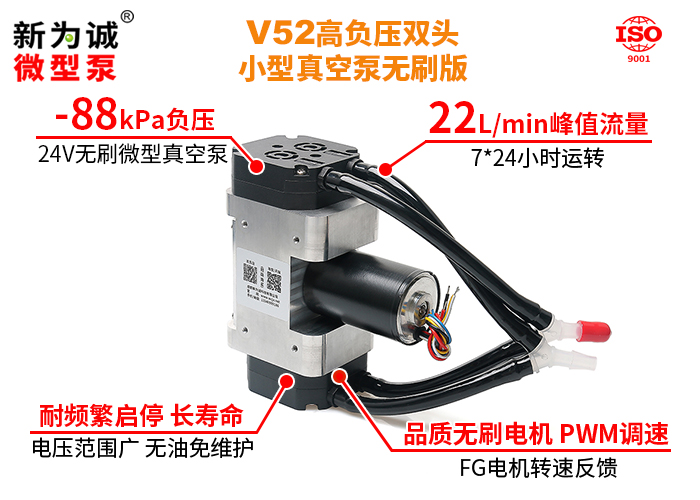

2)在保证MAX负压的同时，峰值流量也达到了13L/min(平均流量9L/min)！同时还有峰值流量22L/min的中大流量产品V52L2面市！负压也达到了较高的-88kPa！

3)米兰官网V52系列—高负压、中大流量、耐腐、电压、成本等实力悍将：

(1)涵盖高负压范围：-70～-98kPa(绝压31～3kPa.abs)！

(2)涵盖中高流量范围：13～22L/min(峰值流量，平均流量：9～17L/min)！

(3)兼顾耐腐、长寿命无刷、低成本有刷、调速等型号应有尽有——总有一款适合您！

(4)12/24V可选(仅限单头泵，未来双头泵也有可能推出12V型号)；

2、【性能、耐腐、接头优势】

1)高负压微型真空泵V52系列，全部型号都可在大负载下可靠重启(行业内该指标不是所有厂家都敢承诺)！

2)单抽气的微型真空泵，从V52系列起，排气口也能承受≤50kPa负载了(仅限单头泵)，带载能力更强寿命更长！

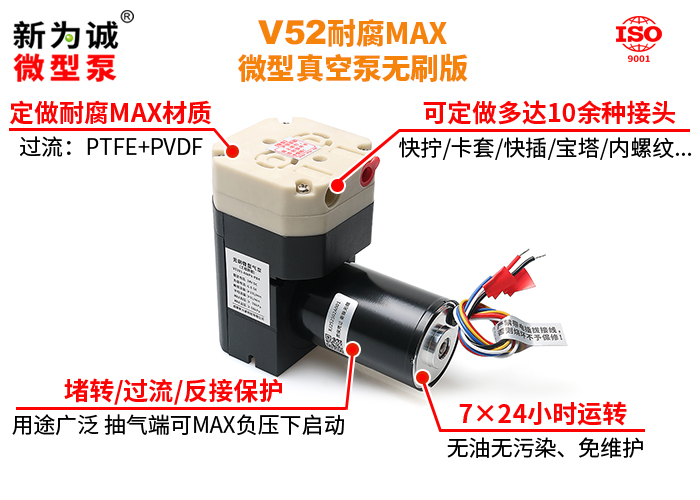

3)V52系列微型真空泵，不同材质组合适应性强，涵盖无腐蚀、强腐蚀等不同介质，如定做耐腐能力MAX的PV材质组合(介质仅接触号称“耐腐王者”的PTFE+PVDF)，可耐强酸强碱强腐蚀气体...；

4)运行更可靠、稳定、安全，多种保护：无刷版均具备堵转、过流保护和反接保护功能，减少和避免泵在高负载、供电系统故障或误操作下意外损坏的可能。

5)丰富多样的定做接头(多达10种，竞对往往只有1-2种)：不论是高气密场合推荐的K8/K6快拧接头、B8/B6卡套接头，还是工业设计中方便连接的PC8/PC6快插接头，常用H8/H4软管宝塔接头，甚至还提供行业内少见的Rp1/8、NPSC1/8圆柱内螺纹接头，应有尽有，让您无需再为接头发愁！

3、【寿命、成本优势】

既有高负压、中大流量、长寿命的双头泵V52V2/L2，也有长寿命、高可靠性的无刷版V52V1-A(且可定做耐腐型)；更有低成本、高负压中流量的有刷版V52V1-C可选！不论您是看重高负压大流量、长寿命高可靠性、还是想降低成本等，总能让您得偿所愿(寿命值详见后面)！

4、【场景优势】

1)真空吸附、吸引、负压蒸馏场景：V52V1单头负压可达-91kPa，双头型号更可达到-98kPa，还可实现约-90kPa下的双倍流量，适用于各类高负压应用，如真空吸盘、负压吸引、负压蒸馏等等；

2)腐蚀性气体抽取场景：V52可定做强耐腐材质-PV组合：PVDF(聚偏氟乙烯，成本昂贵)+PTFE(常说的特氟龙，俗称“塑料王”)！可用于各类强腐蚀性气体抽取...

3)粮情监测(如高流量飞虫检测)：微型抽气泵V52的高峰值流量，可定做耐腐材质、可调速、低成本有刷型号优势，可在粮情监测中发挥主动采样、气流引导和样本富集的作用；通过负压抽吸将飞虫、粉尘或挥发性气体高效输送至检测单元，从而提升监测的实时性和准确性，同时控制成本...

4)更多场景.......

5、允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

6、抽气端可带大负载，甚至堵死也属于正常工作；无刷版对控制电路几乎无干扰！

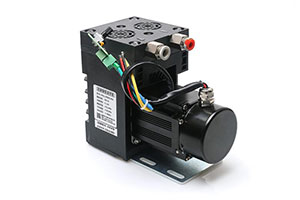

调速功能

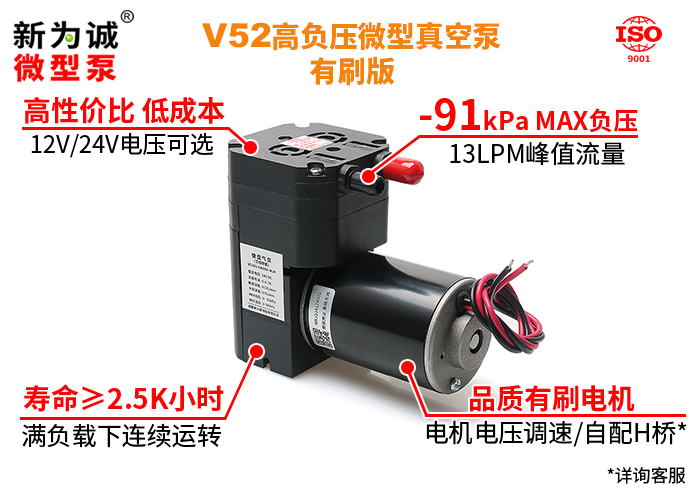

V52高负压微型真空泵，充分考虑客户需求，推出无刷标准版、有刷简化版，还可定做耐腐型号：

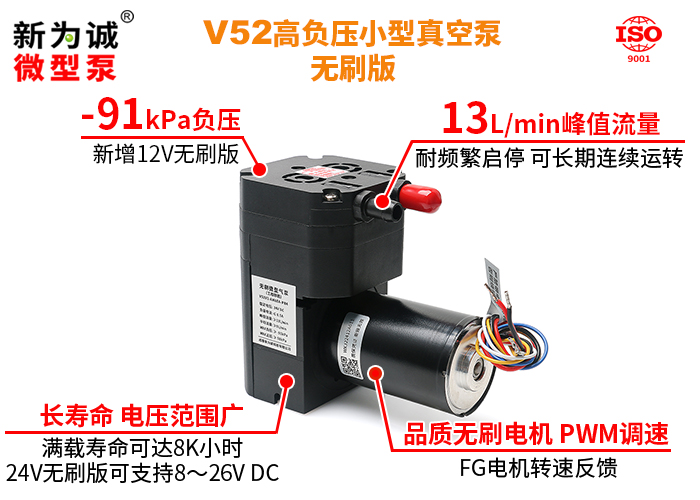

1)无刷标准版：配备品质无刷电机，电压范围广(例如24V无刷版可支持8～26V DC...)，电机寿命可达15K小时，满负载下连续运转寿命≥8K小时，非常适合频繁起停或长期连续运转工况！还支持PWM调速、FG电机转速反馈，一台V52可满足多个不同参数场景；

2)有刷简化版：配备品质有刷电机，电机寿命可达5K小时，满负载下连续运转寿命≥2.5K小时！支持电机电压调速或客自配H桥控制电路实现PWM调速、频繁启停、堵转、过流保护等......(详询客服)！让看重成本的客户，也可享受高负压、中流量带来的便利和性能；

3)为降低客户研发测试成本，米兰官网充分替客户考虑，现推出V52全系列定做耐腐版本服务，1台也可以定做了，详询客服......

定做接头

客户如对微型气泵的抽、排气接头有特殊要求，可以定做以下规格接头；但具体费用、周期等需要预先咨询米兰官网科技销售部。

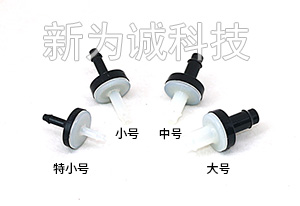

2、定做接头说明（以下以高负压小型真空泵V70为例，仅用于说明具体接头样式，不代表其他型号泵外观）：

(1)H8宝塔接头(无特殊说明，默认都是尼龙宝塔接头)：

(2)PC8不锈钢快换接头：

建议采用质量可靠的品牌尼龙管，如SMC品牌尼龙管，且外径必须是8mm (如内径6mm，外径8mm等)。否则可能导致连接处密封不良漏气影响泵的参数，管子无法正常拔插、损坏管接头等！

温馨提醒：如因采用过于便宜尼龙管，或暴力插拔等导致泵或接头损坏，有可能失去正常免费质保！

(3）I8接头(Rp 1/8圆柱内螺纹接头)：

适用于高气密性场合，外接R1 1/8圆锥外螺纹

(4)L8接头（可360°旋转宝塔接头）

气嘴可360°旋转，推荐接内φ7*外φ13硅胶管；

关键参数

注：

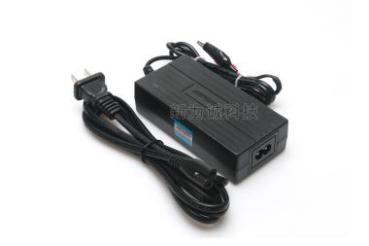

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、MAX允许输出压力-代表MAX允许使用压力，超出上述压力值使用将导致微型泵寿命缩短。

3、该系列微型泵启动电流稍大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：

1)V52x2-Axxxx-PB4应超过2.3A，例如 24V6A以上(双头泵V52V2或L2需要更大的启动电流余量)；

2)V52V1-Axxxx-PB2应超过6.8A，例如 12V7A以上；

3)V52V1-Axxxx-PB4应超过2.8A，例如 24V3A以上；

4)V52V1-Cxxxx-MJ2应超过4.4A，例如 12V5A以上；

4)V52V1-Cxxxx-MJ4应超过2.8A，例如 24V3A以上；

客户配备的开关直流电源(过载能力要强)；否则可能造成泵达不到额定参数、无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的24V10A/12V12A/12V5A/24V3A电源。

4、输入电压要求：额定电压±10%。

5、【型号及代号说明】：

1)V—单抽气微型气泵(也叫微型真空泵)系列；52是内部编号；

2)V—高负压、L—大流量

3)1—单泵头；2—双泵头

4)A—无刷电机A型(标准版默认标配)；C—有刷直流电机(简化版默认标配)；

5)接头说明(仅举例常见几种，详见《气嘴选项》：

(1)P8-PC8快插接头(管外径8mm，默认出厂标配高负压场合，外接耐压硬质软管)；

(2)P6-PC6快插接头(需选配，管外径6mm，外接耐压硬质软管)；

(3)H8/H4-8/4mm宝塔接头(需选配，中低压场合，外接软管)；

(4)I8-Rp 1/8圆柱内螺纹接头(需选配，高气密性场合，外接R1 1/8圆锥外螺纹)；

(5)E8/6-卡套接头...；

6)EA—默认材质组合：EPDM隔膜、阀片及PA泵头，其他组合详见参数表格；

7)控制方式：M-有刷电机电压调速控制(客户自配有对应功能的H桥电路才能实现)、P-无刷电机PWM调速控制；

8)版本简述：J—简化版，B—标准版

9)工作电压：4-24V DC，2-12V DC，从F40开始，微型泵型号不再出现类似描述：“XXX-24V/XXX-12V”

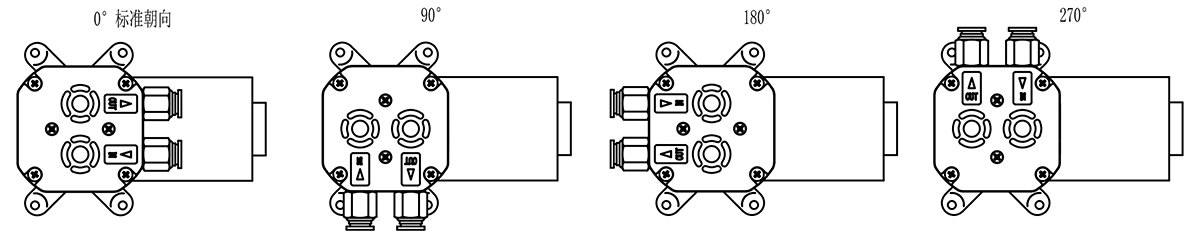

10)气嘴朝向XX(与标准朝向不同的其他朝向，需定做)：

00-气嘴标准朝向(与电机同向，角度=0°(默认不写))

09-在气嘴标准朝向基础上顺时针旋转90°；

18-在气嘴标准朝向基础上顺时针旋转180°；

27-在气嘴标准朝向基础上顺时针旋转270°。

【注意】：选配非标准朝向泵头后产品，负压可能降低5-10kPa。

6、版本对比：

V52系列目前根据不同电机配置、品控要求的不同等分为2个版本：简化版(简称J)、标准版(简称B)；分别用对应“J”、“B”表明。订购时，请一定注明具体版本后缀及代码！

7、【实例说明】：

(1)V52V2-AH8EA-PB4：代表微型真空泵V52系列，高负压双泵头，无刷电机，内径8mm宝塔接头；EPDM隔膜、阀片及PA泵头；PWM调速+启停控制+FG反馈，标准版，24V DC供电，气嘴不能旋转；

(2)V52L2-AH8EA-PB4：代表微型真空泵V52系列，大流量双泵头，其余同(1)...

(3)V52V1-CP8EA-MJ218：代表高负压/中流量微型真空泵V52系列，单泵头，有刷电机，外径8mm快插接头；EPDM隔膜、阀片及PA泵头；不调速或电压调速控制(需客自配H桥电路)，简化版，12V DC供电，气嘴顺时针旋转180°；

(4)V52V1-AH8PV-PB4：代表耐腐微型真空泵V52系列，单泵头，无刷电机，H8宝塔接头；直流无刷电机、PTFE隔膜、阀片，密封，PVDF泵头、气嘴(耐腐能力MAX强)，PWM调速+启停控制+FG反馈，标准版，24V DC供电...

8、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。

9、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

10、【体积、接管】：

(1)泵体积(默认气嘴朝向)：(长×宽×高，包容尺寸，单位mm)：

V52V2(双头标准版)：约160×72×143(含出厂标配串联PU管长度、减震脚垫等，受多因素影响有一定误差)；

V52L2(双头标准版)：约220×72×143(含出厂标配并联PU管长度、减震脚垫等，受多因素影响有一定误差)；

V52V1(单头有刷简化版)：约123×62×112(含减震脚垫)；

V52V1(单头无刷标准版)：约114×62×112(含减震脚垫)；

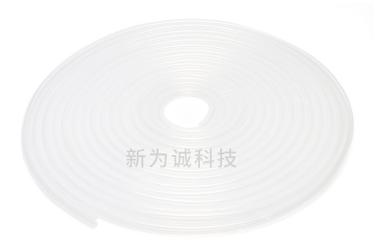

(2)建议接管(mm)：内径7mm硅胶软管；重量：约0.62-1.1千克；；

(3)抽排气嘴有指示：in、out；使用前必须将抽排气嘴上盖的红色防尘帽取下，才能通电让泵启动。

 版本说明

注：

(1)★越多，代表此项性能越好；以上对比不代表简化版不好，仅供客户直观对比参考，特此说明!

(2)特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)；详询客服。

虽然生产装配时，米兰官网要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，米兰官网不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

可靠性寿命说明

产品寿命测试说明：

1、满载寿命测试工况：封堵泵抽气口，排气口直通大气，使泵工作在MAX负压工况下24小时不停机连续运转；

2、*代表设计目标参数，实际寿命正在测试中。

3、空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；

4、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

5、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

6、实验数据来源：米兰官网公司、原材料供应商实验室。

不同版本具备保护功能列表

配置有刷电机的型号无保护功能，但客可自配具有相应功能的H桥模块，实现PWM调速、频繁启停、堵转、过流灯，详询客服...

工况环境

1、环境温度：0℃ ～ 50 ℃(无结露)；环境相对湿度：≤90% ；泵不宜在室外日晒，应在清洁、通风的环境中工作。

2、介质：所抽取的气体允许富含水汽，但不能是液态水，不能含有固体颗粒、油份、杂质、腐蚀性等(非耐腐材质型号)。

介质温度必须控制在 0 ～ 40 ℃之间(注意不是50℃)；不得让固体异物进入泵内！

3、高温环境型和高温介质型：因相关实验还在进行中，结果没出来前，V52微型真空泵暂时不能定做高温环境型和高温介质型，请见谅。

选型注意

1、泵的抽气端可带大负载，甚至完全堵塞，均属正常工作，抽气口施加的负载不能超过泵的MAX真空度(MAX负压)；

2、泵的排气端仅可带轻负载(也即排气口施加的负载必须≤泵的MAX正压)！否则请选择其它系列产品，如F50、FSG等。

3、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该微型真空泵无刷电机版本，属于低电磁干扰产品！

4、真空度值越小抽吸能力越强，详见微型真空泵常识。

5、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

配置材质

1、V52双头泵

2、V52单头泵

噪音

1、虽然生产装配时，米兰官网要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，米兰官网不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

2、当有大气流通过泵时噪音较大，抽气接近真空时噪音将减小。如果把消音器接入管路系统，会产生一定消音效果。根据管路系统的具体情况，消音效果有差异。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

1、压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线为统计数值，仅作为用户确认工作点技术参考，其他版本如以此做为参考，误差范围可能更大，不作为产品验收依据！

2、曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减。

1.V52双头泵流量-压力曲线图(Q-L曲线)

(1)V52V2-待补充

(2)V52L2-待补充

2.V52单头泵流量-压力曲线图(Q-L曲线)

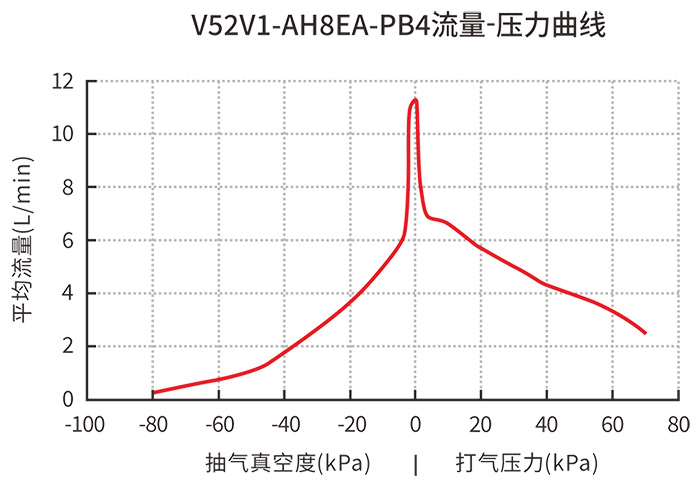

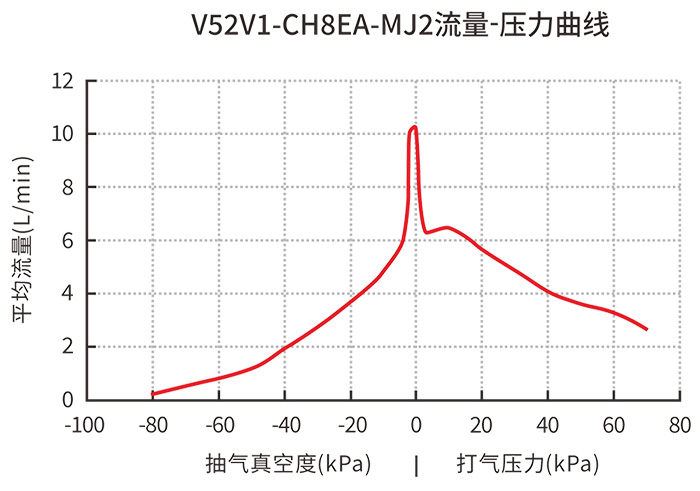

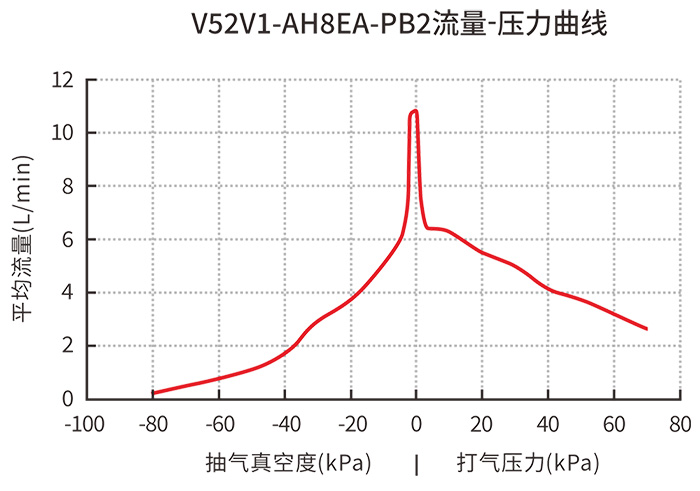

(1)V52V1-AH8EA-PB2

(2)V52V1-AH8EA-PB4

(3)V52V1-CH8EA-MJ2

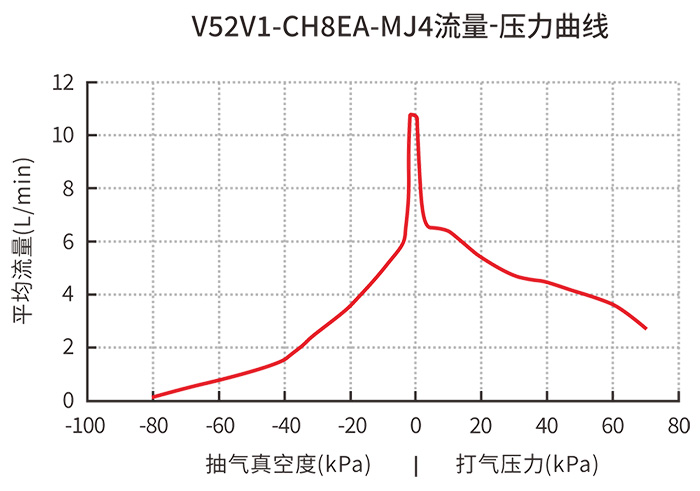

(4)V52V1-CH8EA-MJ4

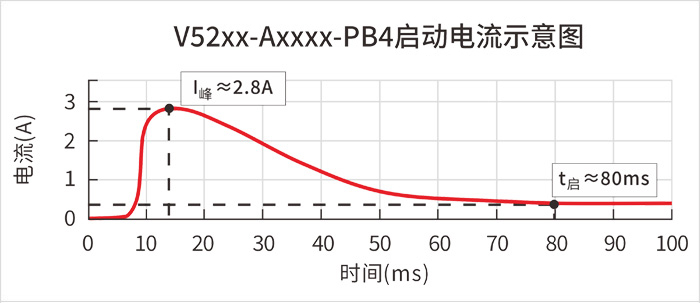

启动电流曲线

启动电流曲线在抽气口和排气口直通大气的工况下测得，不同微型泵之间存在个体差异。该曲线为统计数值，仅作为用户确定供电系统时的技术参考，不作验收数据。

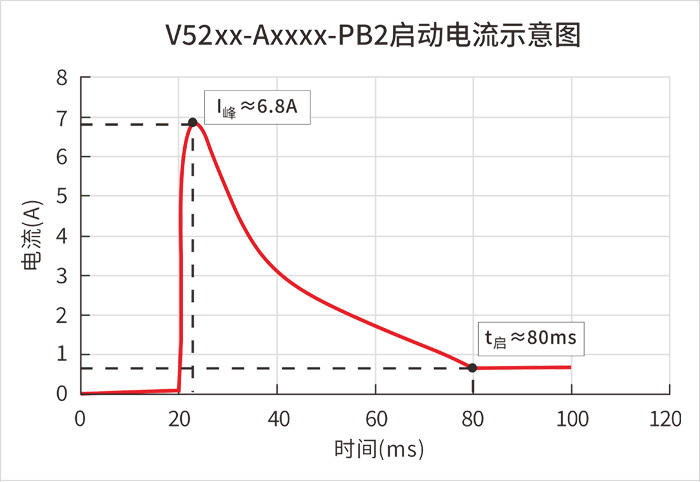

(1)V52xx-Axxxx-PB2启动电流示意图

(2)V52xx-Axxxx-PB4启动电流示意图

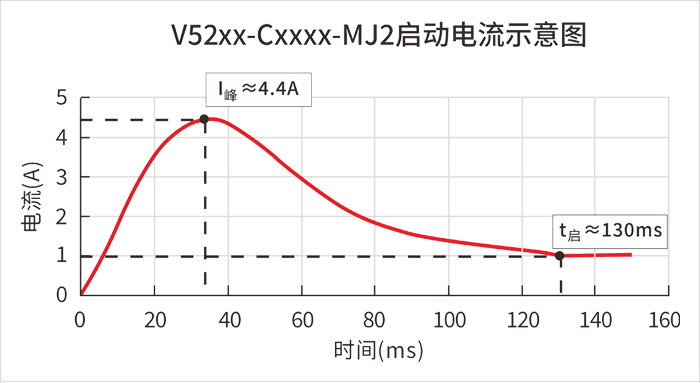

(3)V52xx-Cxxxx-MJ2启动电流示意图

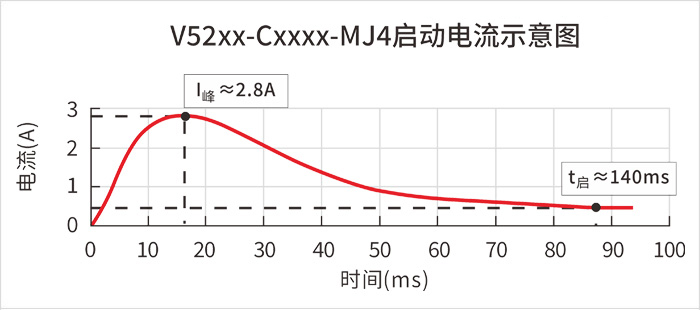

(4)V52xx-Cxxxx-MJ4启动电流示意图

V52直流有刷电机接线

1.接线示意图

图4-1接线示意图

2.信号定义

说明：

电机引线红色直流电源需要具备足够输出功率，功率不足时泵可能启动失败，或无法达到额定压力!

3.V52配置直流有刷电机的调速与控制

1)直流有刷电机可通过调节电机输入电压，对电机转速进行控制，当采用电机电压进行调速时，通常是“降电压降转速”；而不是“升电压升转速”！输入电压不可超过电机额定电压，否则将导致电机提前损坏，可能失去免费质保！

2)当泵工作在低于额定电压状态下带负载工作，或者工作在管路压力超过额定压力的工况下工作，可能由于负载过大导致堵转或启动失败；发生堵转后应立即切断供电，避免电机烧毁！建议在供电线路中，加入具备堵转/过流保护的电路模块，以避免电机损坏；

3)当需要气泵频繁启停，或者需要通过PWM信号对直流有刷电机进行调速控制时，建议在电源和泵的电源中间，加入H桥驱动模块(需有对应功能)，用于保护电源及进行PWM调速；选用具备堵转和过流保护的H桥驱动模块，可以进一步保护气泵避免意外损坏。

【特别注意】

1)堵转会导致电机电流大幅上升并发热烧毁，配置有刷电机的型号需避免可能导致堵转的工况，或安装堵转/过流保护模块以保护电机避免烧毁！

2)常见堵转/过流保护模块：

(1)保险丝(至简方式：根据额定电流2-3倍选择)；

(2)带保险丝的H桥驱动模块(有PWM功能还可PWM调速)。

V52配置直流无刷电机的接线

1. 信号定义

   序号	引脚 颜色	信号 名称	功能	信号定义	信号说明
   1	红	Vm	电源正极	12V泵(DC 8～14V)； 24V泵(DC 8～26V)；	对应12V/24V电机，电压不可超过MAX电压范围，否则会烧坏电机，可能影响质保！
   2	黑	GND	电源负极，地	Ground
   3	蓝	PWM	脉宽调速 (PWM)	输入电平信号： 0V≤启动≤0.5V 2V≤停止≤5V	通过调节PWM的占空比(低电平有效)来改变电机转速、调节流量。PWM输入信号频率范围：10kHz～30kHz，建议幅值5V，直流偏置电压2.5V。
   4	黄	FG	FG反馈信号	脉冲输出5V方波信号，FG反馈信号的MAX额定电流2mA	无刷电机输出：6脉冲/转
   5	白	BRAKE	控制电机启动、停止	输入电平信号： 2.0V≤启动≤5.0V 0V≤停止≤0.5V	控制泵启停可以用该信号线。此线可用于频繁启停。 悬空默认运转。

2.如果无需调速和转速反馈，可以按如下接线：

3.逻辑接线图

此为基本功能产品的逻辑接线图，接线图可能会随着功能增加而更新！

(1)定速简易接线法

说明：若无需调速和转速反馈，红线接电源正极，黑、蓝线接电源负极；黄、白线绝缘包扎，泵将以额定MAX转速工作。

(2)PWM调速接线法

说明：当使用PWM调速功能时，需使用支持PWM信号输出的信号源(函数信号发生器、MCU、PLC等控制器)，将信号源输出连接蓝色PWM输入线，并将PWM信号源地与直流电源地进行连接，黄、白线绝缘包扎。

调速控制接线实例1：

对V52V1/T1-Axxxx-PBx(可简称V52V/T(A代表采用无刷电机的标准版))进行PWM调速，但无需FG反馈：

11)用上位机(信号发生器)输出一个PWM方波信号，高电平为5V、必须设置直流偏置电压为2.5V(相当于设置低电平为0V)，来保证不出现负电压(负电压会烧毁泵的电机！)，频率固定在20kHz；

2)信号发生器正极接V52V/T泵的蓝线、负极接黑线(电源负极，地)；

3)初始高电平占空比≤10%为宜(越靠近95%转速越低，可能因负载较大启动不了，以为是不能调速或电机故障)，后续逐渐降低或升高)；

4)可调节占空比改变电机转速，低电平有效(即低电平占空比与泵转速成正比，高电平占空比成反比)......

(3)PWM调速、FG反馈(闭环控制)接线法

说明：当使用PWM调速功能、BRAKE启停控制、并通过FG信号监控泵运转情况或进行反馈控制时，需要使用支持PWM信号输出、FG信号输入和启停控制的上位控制器(MCU、PLC、上位机等控制器)，将信号源输出连接蓝色PWM输入线，并将PWM信号源地与直流电源地进行连接，黄色FG反馈信号输出线再接入上位控制器的FG信号输入端，白色BRAKE启停控制接入控制器。

安装说明

1、V52双头泵-泵体安装与固定

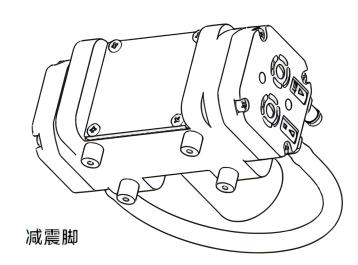

1)V52双头泵出厂时随泵附带VD型减震脚；为了减少泵运行时的噪音和震动，米兰官网建议将泵体通过减震脚(如下图)，固定在设备机箱或面板上。

2)每个减震脚上具备1个M4安装孔(深度5mm)，可采用M4螺钉进行安装：

2、V52单头泵-泵体的直立安装与固定

1)本品出厂时随泵附带减震脚；为了减少泵运行时的噪音和震动，米兰官网建议采用ST4.2规格自攻螺钉，将减震脚安装在泵体，再通过减震脚固定在设备机箱或面板上。每个减震脚上具备1个φ4mm安装通孔，可采用外径不大于4mm的螺钉进行安装。

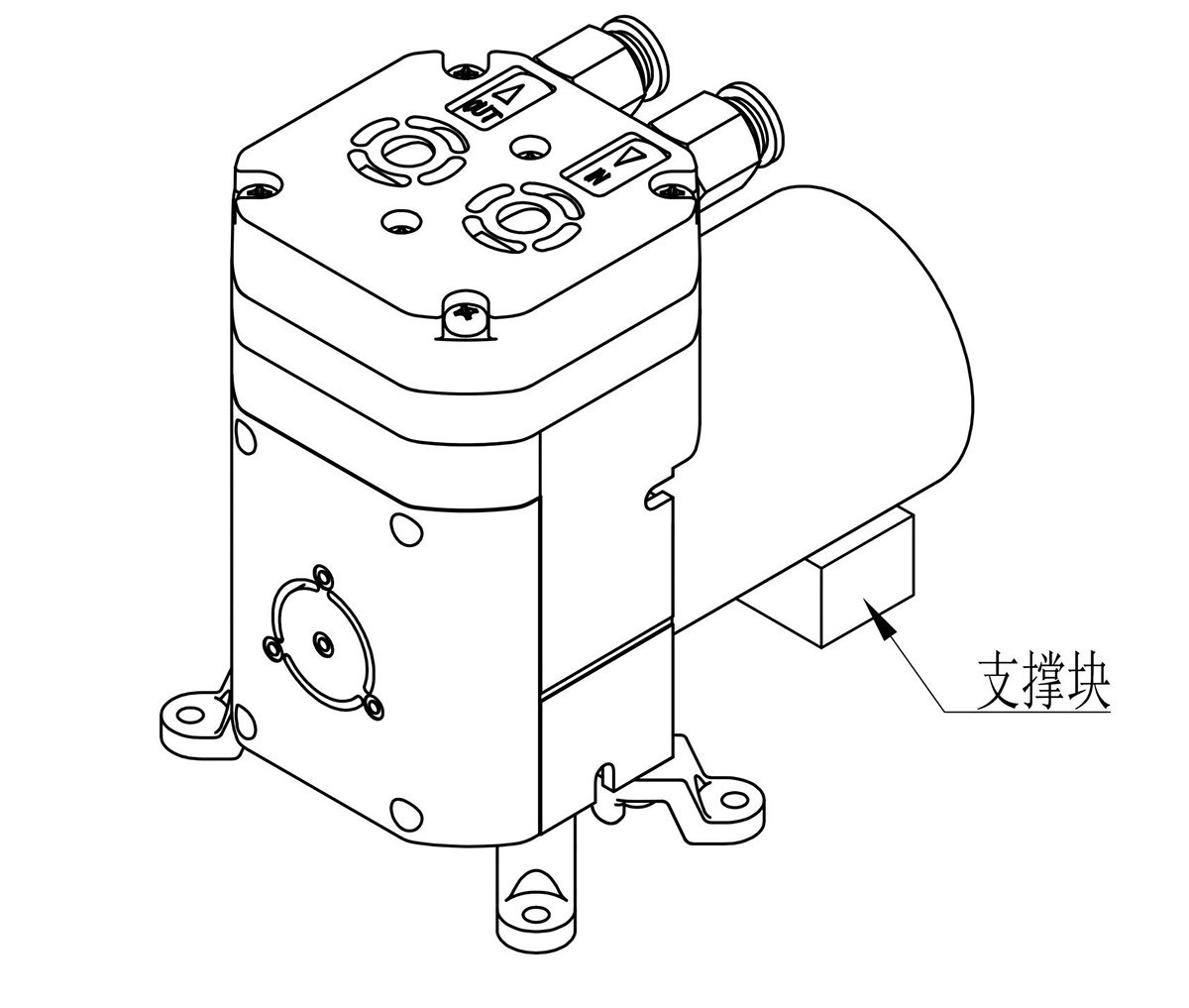

2)在安装减震脚的情况下，请将带背胶的橡胶支撑块安装在电机下方(不带胶一面接触电机，如下图):

3)当特殊情况不采用减震安装垫安装时，可将减震脚拆卸，通过泵体底部的4个安装孔进行直接安装。

4)此时需采用ST4.2规格自攻螺钉，且螺钉螺纹长度L≤8+δ安装板厚。

实例：

当安装板厚δ=2mm时，自攻螺钉螺纹应选择长度L≤10mm的

在标准螺钉规格中，有4.5mm、6.5mm、9.5mm和13mm的螺钉可供选择，建议选择较长的螺钉(在实际中，存在8mm、10mm、12mm的长度)；

3、V52泵体的侧面安装与固定

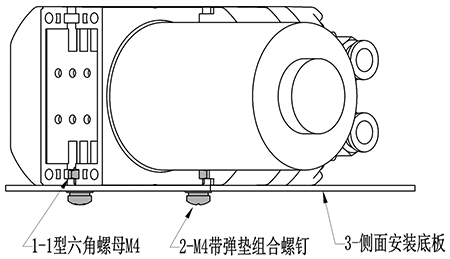

1)本品泵体侧面预留了侧面安装螺母位，支持泵体通过侧面安装螺母放倒安装。

2)当用户选配侧面安装时，可通过侧面的2个安装孔，并使用随泵附带的配件(1型六角螺母M4、M4带弹垫组合螺钉)进行安装，如下图所示。

3)此时M4带弹垫组合螺钉螺纹长度L≤10+δ安装板厚。

实例：

当安装板厚δ=2mm时，机螺钉螺纹应选择长度L≤12mm的。

在标准螺钉规格中，有10mm、12mm和14mm的螺钉可供选择，建议选择较长的螺钉。

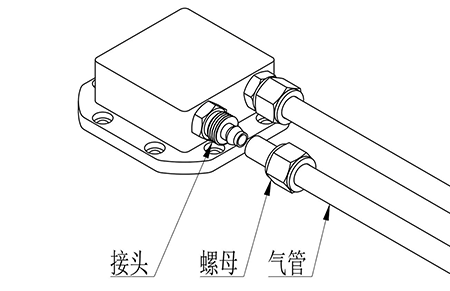

4、快拧接头的管路连接

1)请按照下图方法进行管路连接。

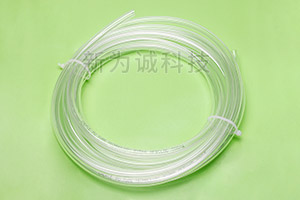

2)使用快拧接头时，请选择8*5mm或者6*4mm规格的PU及其他硬质塑胶气管。

步骤1：将螺母和卡套按照图示方向和次序套在气管上，注意螺母方向；

步骤2：气管插入接头（插到底避免泄漏），用手拧紧螺母；

步骤3：保持气管和接头不动，使用13mm扳手将螺母再次拧紧，直到螺母端面与接头贴合，检查管路是否已经连接牢靠。

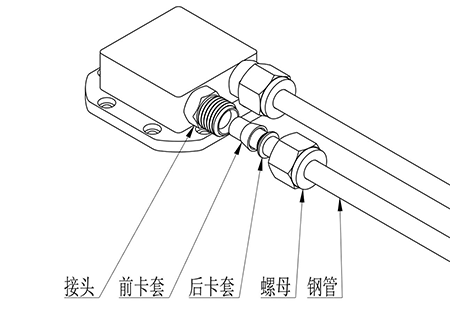

5、卡套接头的管路连接

1)当选择卡套接头的泵头时，请按照下图方法进行管路连接。

2)请选外径6mm或8mm的无缝钢管，并搭有匹配6mm或8mm外径的卡套，卡套均随泵发货，需根据管路外径选择正确型号安装。

步骤1：选择合适长度的无缝钢管，钢管去除端口毛刺，端面要与轴线垂直，角度公差＜0.5°；

步骤2：将螺母和卡套按照图示方向和次序套在无缝钢管上，注意螺母和前后卡套的方向；

步骤3：钢管插入接头(插到底避免泄漏)，用手拧紧螺母；

步骤4：保持钢管和接头不动，使用17mm扳手将螺母再次拧紧1又1/4圈，检查管路是否已经连接牢靠。

6、快插接头的管路连接

1)当选择快插接头泵头时，建议采用外直径6mm(PC6快插接头)或8mm(PC8快插接头)PU管。

2)PU管应在按下接头卡环后，竖直插入快插接头。插入PU管后不应在靠近快插接头处弯曲PU管，否则可能导致长时间使用后漏气；

3)若需弯曲管路，可保证较大的弯曲半径避免接头侧向用力造成漏气(推荐)，或选配不同朝向的泵头；

7、内螺纹的管路连接

当选择内螺纹泵头时，客户请根据自身情况使用气嘴接头，内螺纹有Rp1/8和NPSC1/8两种规格，分别为国标1/8圆柱内螺纹(Rp1/8)和美制1/8圆柱内螺纹(NPSC1/8 需定制)。

8、软管管路连接

1)当选择H8软管宝塔接头时，可用于安装7-8mm内径，外径不超过14mm的弹性软管；

2)当选择H4软管宝塔接头时，可用于安装4-5mm内径，外径不超过10mm的弹性软管。

注意事项

1.本产品无防水、防尘、防爆功能，不能在易燃易爆环境中使用！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.焊接电机引线时必须迅速，否则高温会损坏电机。

4.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

5.配套管路元件及容器必须有足够的强度，确保人身安全！

6.抽取有毒有害、腐蚀性、生物危害性及其他危险介质前，需对泵的密封性进行测试和周期性例行检查，或进行二次密封以确保安全。

7.电气连接线缆应远离发热源并对接头及线缆做好绝缘保护！接触者应采取防静电措施！

8.请严格按照该说明书要求操作！

9.在进行彻底的无害化处理前，我司基于员工人身安全保护和社会安全理由，不接受抽取过可对人身危害造成威胁的有毒、有害、腐蚀性产品的返厂维修服务，如有相关产品维修需求，请签署无害化声明表并与我司提前联系！

三维示意图

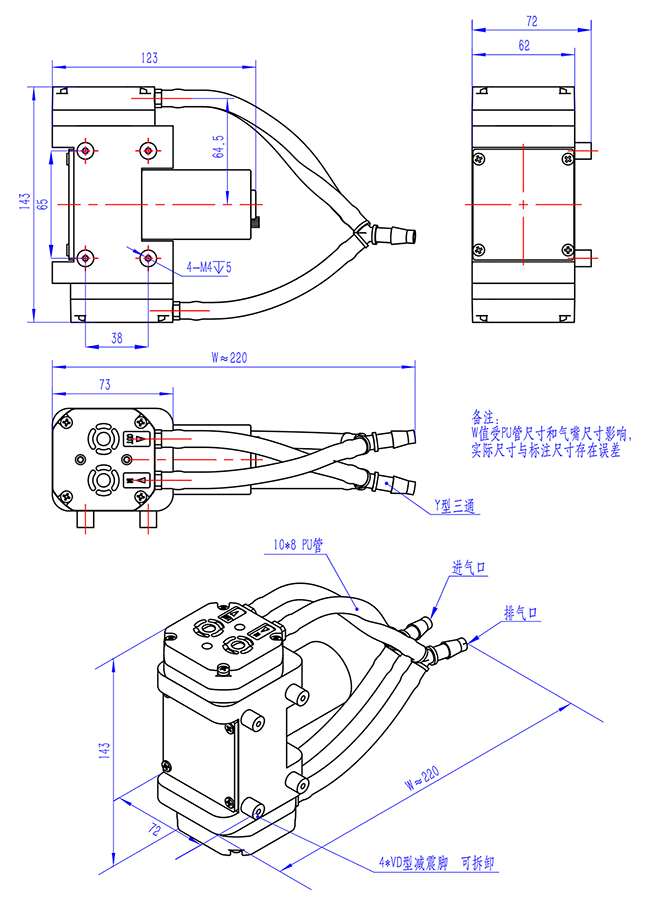

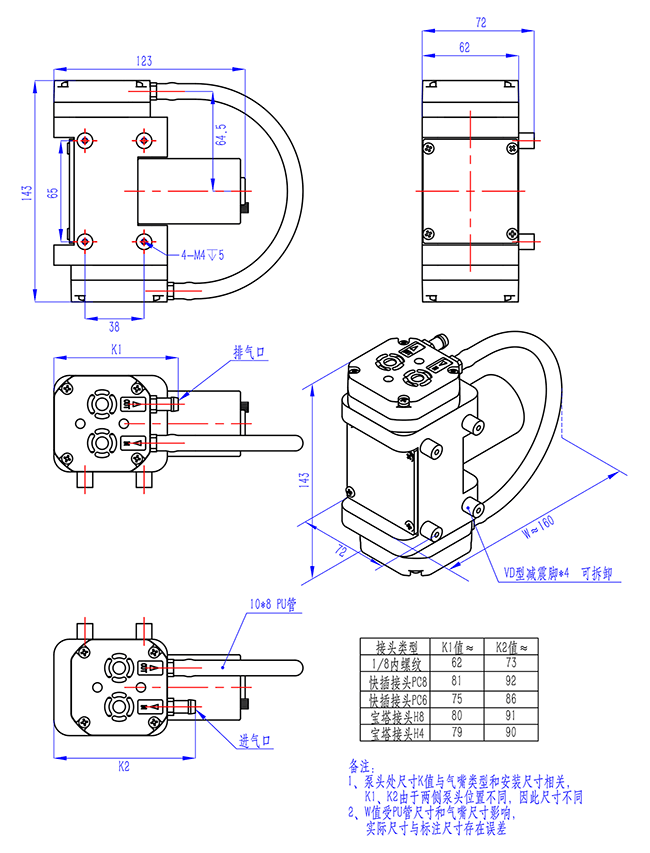

1、双头高负压无刷微型真空泵V52V52-外形尺寸图(以下图示单位：mm)

2、双头大流量微型真空泵V52L2-外形尺寸图(以下图示单位：mm)

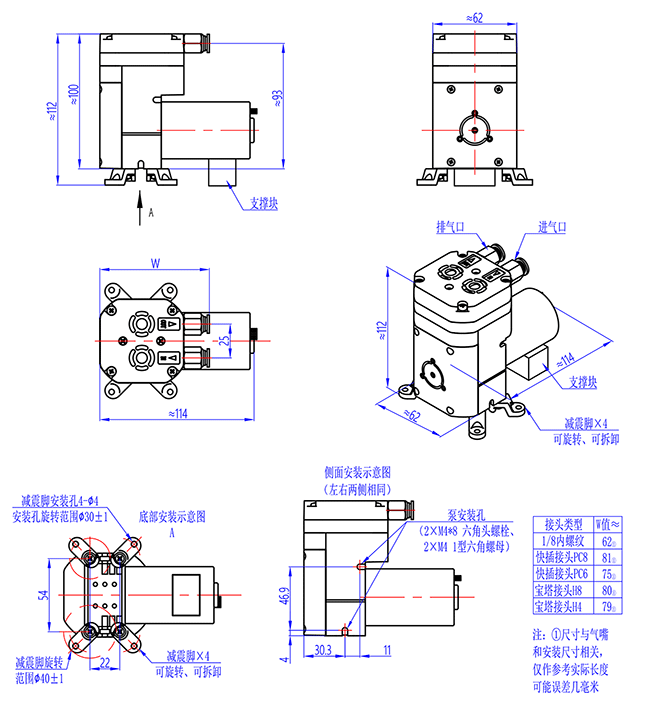

3、无刷高负压微型抽气泵V52V1-A(含耐腐型)-外形尺寸图(以下图示单位：mm)

4、有刷微型真空泵V52V1-C-外形尺寸图(以下图示单位：mm)

安装说明：

1、泵上螺钉不可拆卸，容易损坏；

2、安装孔为自攻螺钉孔，不易反复拧紧、拆卸，不然会导致安装松动、不可靠。
